設計特性
設計標準：GB/T 12237,GB/T12224
連接法蘭：
GB/T 9124.1,JB/T 79,
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油、氣等
主要部件及材料

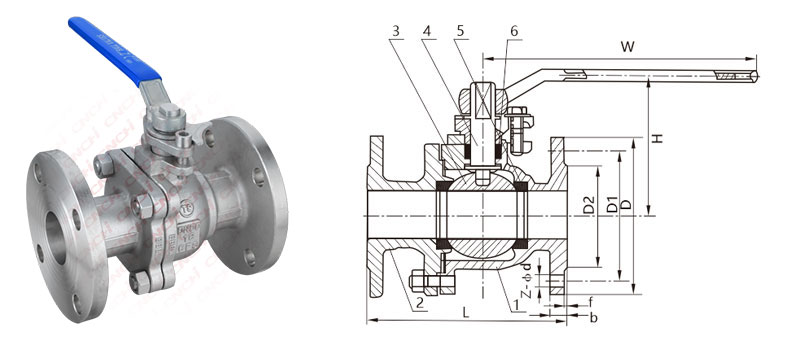

序號 主要部件及材料 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 閥蓋 WCB CF8 CF8M CF3M 3 球體 304 316L 4 閥桿 304 316L 5 閥座 PTFE RPTFE 6 填料 PTFE RPTFE 主要尺寸 (1.6MPa) (mm)
尺寸 L D D1 D2 Z-Фd 1/2〃 DN15 130 95 65 45 4-14 3/4〃 DN20 130 140 105 75 58 4-14 1" DN25 140 150 115 85 68 4-14 1-1/4〃 DN32 165 135/140 100 78 4-18 1-1/2" DN40 165 180 145/150 110 88 4-18 2" DN50 203 200 160/165 125 102 4-18 2-1/2" DN65 222 220 180/185 145 122 4-18 3" DN80 241 250 195/200 160 138 8-18 4" DN100 305 280 215/220 180 158 8-18 5" DN125 356 320 245/250 210 188 8-18 6" DN150 394 360 280/285 240 212 8-23/22 8" DN200 457 400 335/340 295 268 12-23/22 10" DN250 533 405 355 320 12-25/26 12" DN300 610 460 410 378 12-25/26 14" DN350 686 520 470 435 16-25/26
法蘭球閥
商品型號：Q41F-16P
