設計特性
◆精密鑄造閥體
◆防脫出閥桿
◆螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作壓力：1.6~2.5MPa
◆適用溫度：-20°C~120°C(250°C)
◆適用介質：水、油、氣等

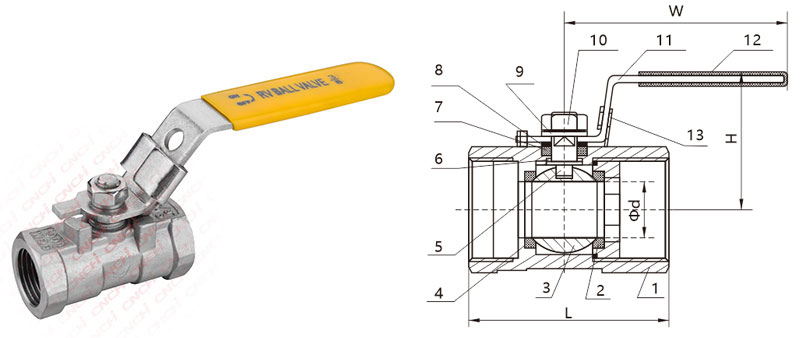

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 端蓋 304 316 316L 3 球體 304 316 316L 4 閥座 PTFE RPTFE 5 閥桿 304 316 316L 6 止推墊片 PTFE RPTFE 7 填料 PTFE RPTFE 8 墊圈 304 9 彈墊 304 10 螺母 304 11 手柄 201 304 12 手柄套 Plastic 13 鎖裝置 201 304 主要尺寸 (mm)
尺寸 Φd L H W 1/4" DN6 5 40 28 72 3/8" DN10 7 45 30 80 1/2" DN15 9 55 35 95 3/4" DN20 12 58 45 98 1" DN25 15 70 50 110 1-1/4" DN32 20 76 55 130 1-1/2" DN40 25 83 60 142 2" DN50 32 100 68 146 2-1/2' DN65 38 117 92 180 3' DN80 49 135 115 220 4' DN100 65 190 134 230
一片式帶鎖球閥
商品編號：1PC-2
商品型號：Q11F-16P
